مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
SHENHUA
إصدار الشهادات:
CE,UL
رقم الموديل:
SC810
فيديو
فيديو

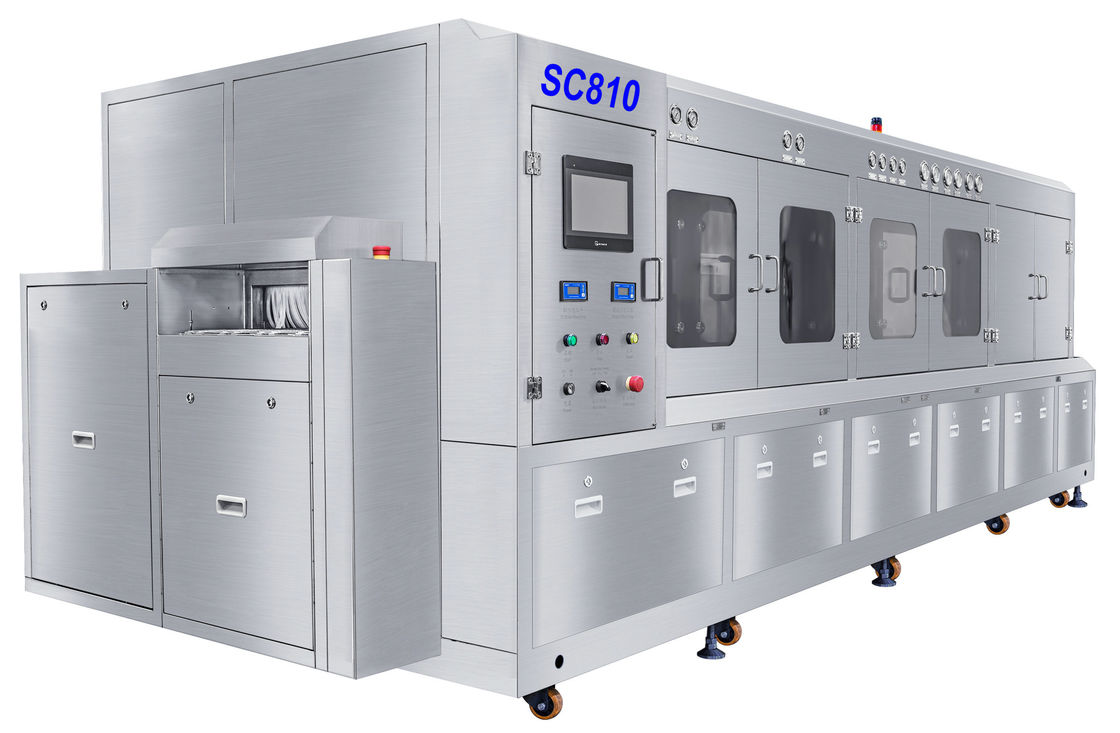

SC810 عبارة عن آلة تنظيف بالرش مضمنة مدمجة للإطار الرصاصي و IGBT و IPM و BGA و CSP لتنظيف التدفق باستخدام الغسيل السائل وشطف مياه DI والتجفيف بالهواء الساخن.
لجميع أنواع التدفق والإطار الرصاصي و IGBT و IPM و BGA و CSP.
عملية عمل SC810: الغسيل المسبق + الغسيل + العزل الكيميائي + الشطف المسبق + الشطف + الشطف النهائي + التجفيف بالهواء + التجفيف بالهواء الساخن 1 + التجفيف بالهواء الساخن 2.
باستخدام أحدث تقنيات التنظيف بالرش المختلطة من SME ، يتمتع النظام بالمزايا التالية:
1. نظام تنظيف مضمن لتدفق حزمة الإطار الرصاصي.
2. تقنية الغسيل بالرش المختلط السائل ، نتيجة غسيل فائقة ، تنظيف شامل لتدفق معجون اللحام القابل للذوبان في الماء والتدفق غير النظيف.
3. أقسام غسيل أطول + قسم شطف مياه DI + قسم نفخ الهواء + 2 قسم تجفيف بالهواء الساخن.
4. يتم توفير السائل ومياه DI العذبة تلقائيًا ، وتتدفق مياه DI في القسم اللاحق إلى القسم السابق لتجديد مياه DI.

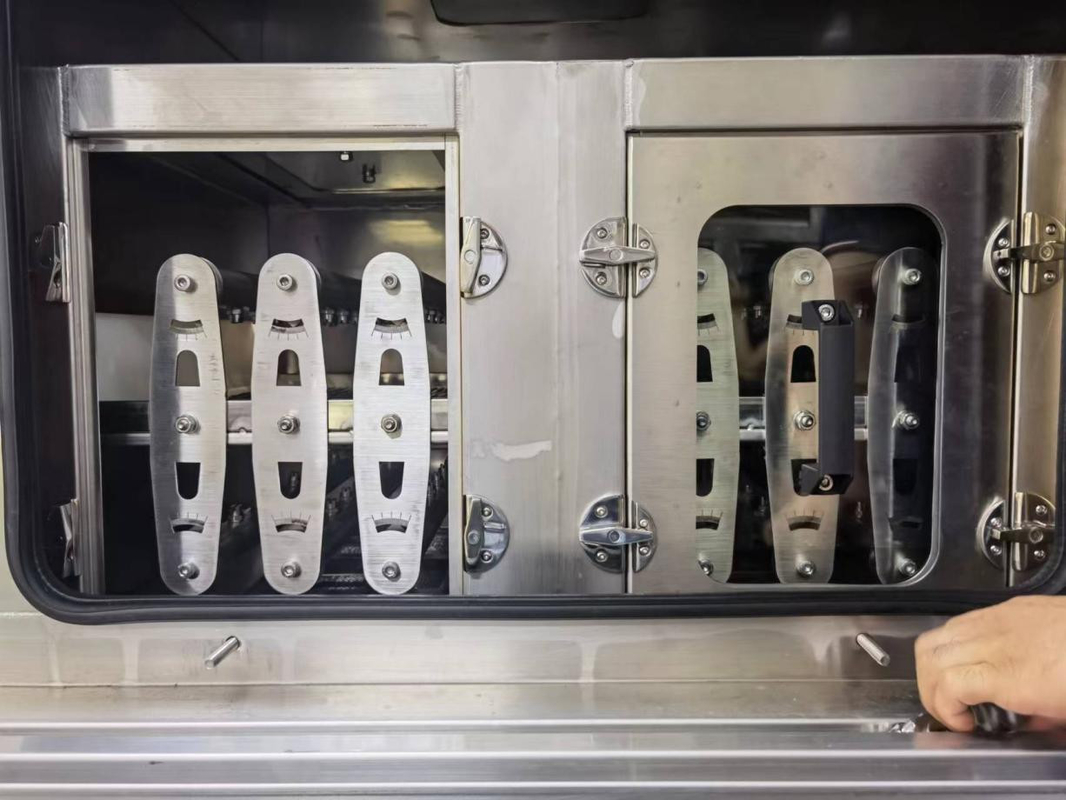

5. نظام رش لأعلى / لأسفل في أقسام الغسيل والشطف.
6. يمكن تعديل ضغط الرش السائل و DI لتلبية متطلبات تنظيف منتجات أشباه الموصلات المختلفة.
7. مجهزة قياسيًا بنظام مراقبة المقاومة ، نطاق المقاومة 0 ~ 18 MΩ.
8. سكاكين الهواء تنفخ نظام التجفيف + قسمان من نظام التجفيف بالهواء الساخن.
9. نظام شبكة ناقل PCB من الفولاذ المقاوم للصدأ SUS304.
10. نظام التحكم PLC ، واجهة تشغيل باللغة الإنجليزية ، سهولة التشغيل.
11. العديد من الوظائف الاختيارية المتاحة.
12. هيكل SUS304 بالكامل ، مقاومة التآكل الحمضي والقلوي.
مواصفات الجهاز:
| S / N | العنصر | مواصفات SC810 |
| 1 | شبكة الناقل | 600 مم |
| 2 | سرعة الناقل | 0.1 ~ 1.5 م / دقيقة |
| 3 | ارتفاع الناقل | 900 ± 50 مم |
| 4 | اتجاه الناقل | من اليسار إلى اليمين |
| 5 | حجم المنتج | L400 * W600mm كحد أقصى |
| 6 | ارتفاع المنتج | 100 مم كحد أقصى (مع المكون) |
| 7 | سعة خزان الغسيل | 120 لتر |
| 8 | سعة خزان الشطف | 30 لتر + 60 لتر + 30 لتر |
| 9 | استهلاك مياه DI | 400 ~ 800 لتر / ساعة |
| 10 | الهواء المستنفد | 36 م³ |
| 11 | التحكم الكهربائي | PLC + TP |
| 12 | نطاق المقاومة | 0 ~ 18MΩ |
| 13 | نطاق PH | 0 ~ 14 |
| 14 | إمداد الهواء | 0.5 ميجا باسكال |
| 15 | مصدر الطاقة | AC380V، 50 / 60HZ، 3P، 110KW |
| 16 | حجم الجهاز | L5200 * W1750 * H1650mm |
| 17 | وزن الجهاز | 3000 كجم |
س 1: ما نوع منتجات أشباه الموصلات التي يمكن لـ SC810 تنظيفها؟
ج 1: التدفق على حزمة BGA و CSP و IGBT و IPM Leadframe. يحتوي على قسم غسيل 600 مم مع 2x8 قضبان رش عليه ، ولهذا السبب فهو قوي جدًا.
س 2: لماذا 110 كيلو واط؟

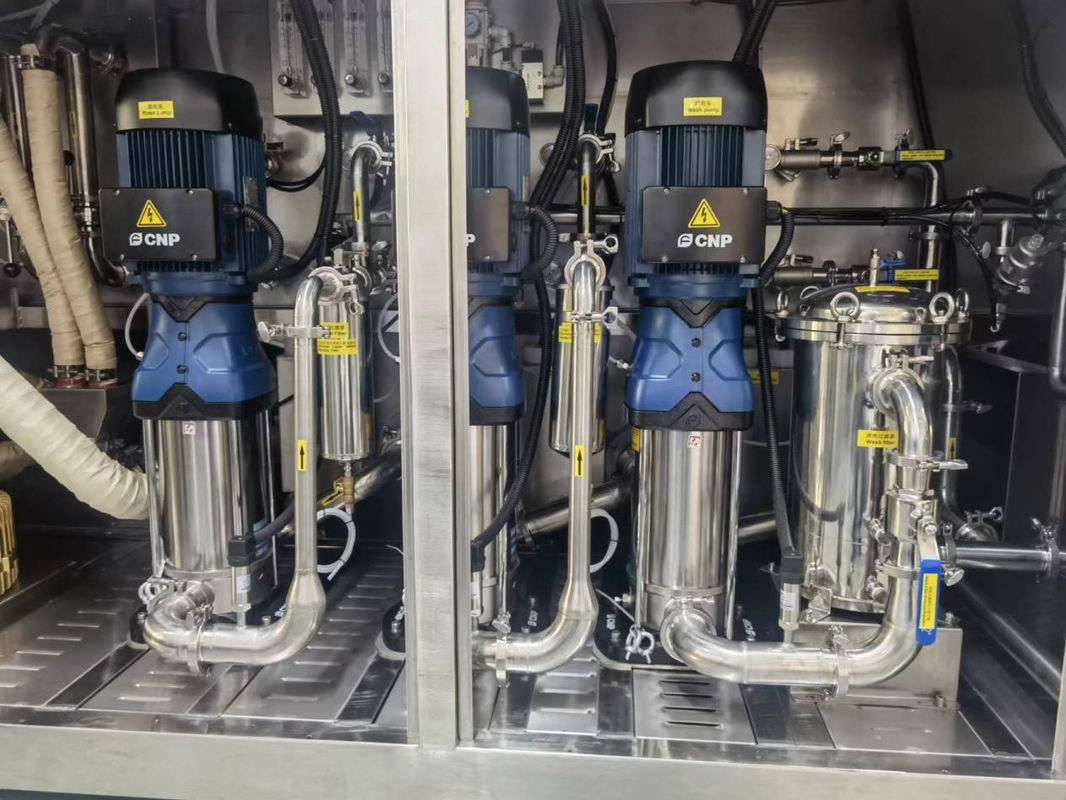

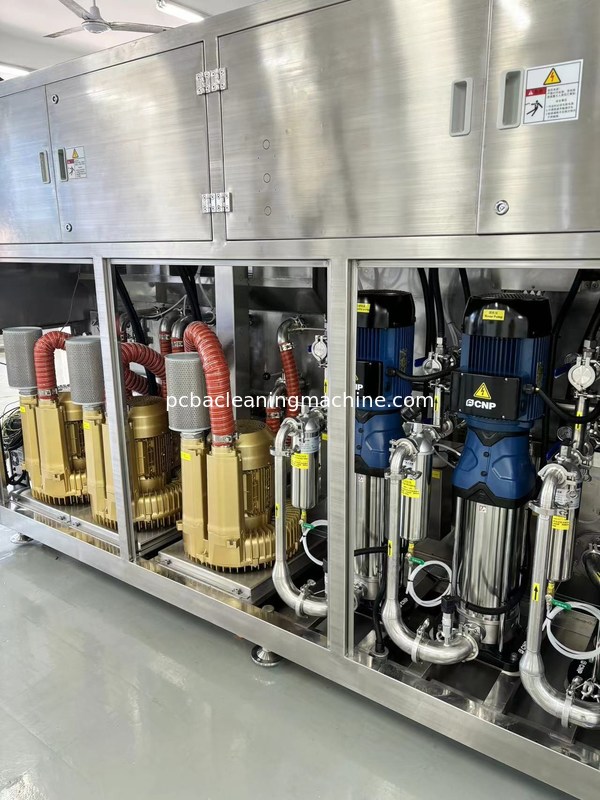

ج 2: في قسم الغسيل ، يحتوي على 3 × 12 كيلو واط سخان ؛ في قسم الشطف المسبق ، يحتوي على 1 × 12 كيلو واط سخان ؛ في قسم الشطف ، يحتوي على 1 × 12 كيلو واط سخان ؛ في قسم التجفيف بالهواء الساخن ، يحتوي على 2 × 7.5 كيلو واط سخان ، ولدينا أيضًا منفاخ هواء ومضخات كهربائية.
س 3: ما هي درجة حرارة السائل ودرجة حرارة مياه DI؟
ج 3: يمكن أن تسخن درجة حرارة السائل إلى 80 درجة مئوية ؛ يمكن أن تسخن مياه DI إلى 60 درجة مئوية.
س 4: ما هو استهلاك السائل في الساعة؟
ج 4: يعتمد ذلك على السائل نفسه ودرجة الحرارة ، نقوم بتركيب مكثف تبريد سائل ، عادةً 5 ~ 10 لتر / ساعة.
