تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: SHENHUA
إصدار الشهادات: CE,UL
رقم الموديل: SC820
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: حزمة فراغ + الخشب الرقائقي ، حجم العلبة: 7200 * 2200 * 2200 مم (L * W * H)
وقت التسليم: 60 ~ 80 يوم
شروط الدفع: L / C ، T / T ، D / P ، ويسترن يونيون ، باي بال ، والمال غرام
القدرة على العرض: 100 مجموعة في السنة
المواد: |
الفولاذ المقاوم للصدأ SUS304 |
حجم PCBA: |
L600 * W400 * T100mm كحد أقصى |
عرض صافي الناقل: |
600 ملم |
سرعة الناقل: |
0.1 ~ 1.5 م / دقيقة |
اتجاه الناقل: |
من اليسار إلى اليمين |
كمية الماء DI: |
400 ~ 800 لتر / ساعة |
كمية عادم الهواء: |
42 م³ / ح |
نطاق مقاومة الماء DI: |
0 ~ 18 مΩ |
إمدادات الهواء المضغوط: |
0.5 ميجا باسكال ، 200 ~ 400 لتر / دقيقة |
مزود الطاقة:: |
AC380V، 3P، 50 / 60Hz، 150KW |
حجم الآلة: |
6600 * 1750 * 1650 (L * W * H) ملم |
وزن الآلة: |
3600 كجم |
المواد: |
الفولاذ المقاوم للصدأ SUS304 |
حجم PCBA: |
L600 * W400 * T100mm كحد أقصى |
عرض صافي الناقل: |
600 ملم |
سرعة الناقل: |
0.1 ~ 1.5 م / دقيقة |
اتجاه الناقل: |
من اليسار إلى اليمين |
كمية الماء DI: |
400 ~ 800 لتر / ساعة |
كمية عادم الهواء: |
42 م³ / ح |
نطاق مقاومة الماء DI: |
0 ~ 18 مΩ |
إمدادات الهواء المضغوط: |
0.5 ميجا باسكال ، 200 ~ 400 لتر / دقيقة |
مزود الطاقة:: |
AC380V، 3P، 50 / 60Hz، 150KW |
حجم الآلة: |
6600 * 1750 * 1650 (L * W * H) ملم |
وزن الآلة: |
3600 كجم |

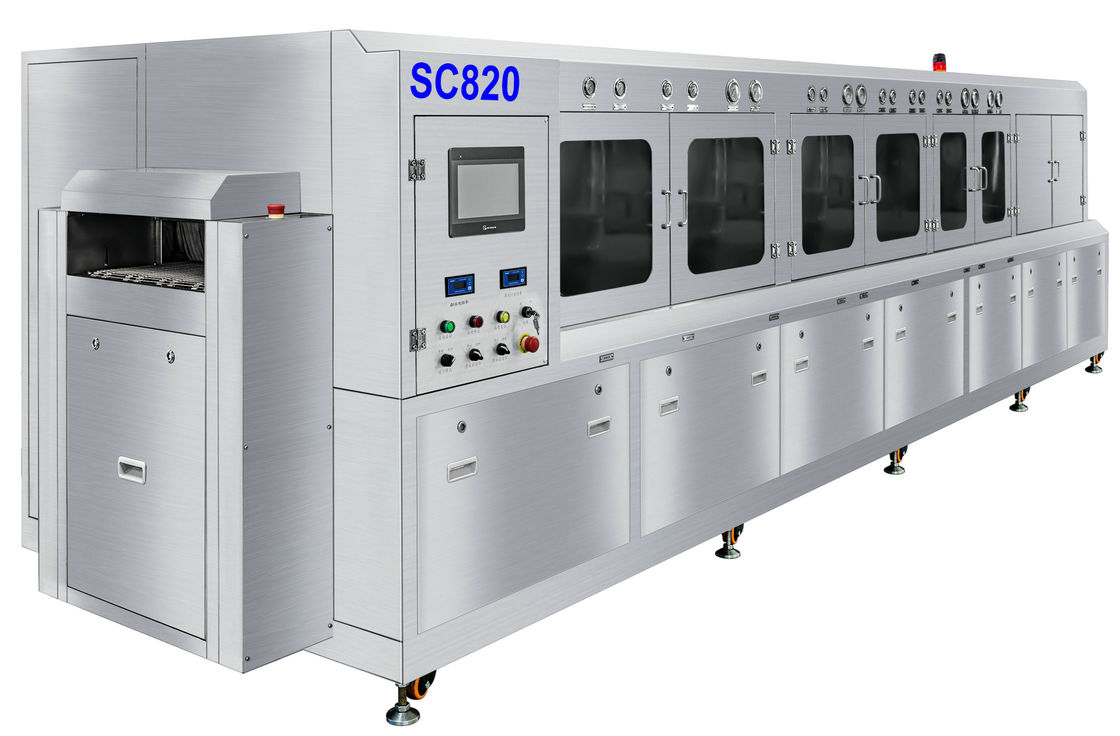

كـSEMI Sip التعبئة في خط نظام التنظيف الذاتي لعملية حزمة أشباه الموصلات المتقدمة. SC820 هو دقيق، عالية الجودة، SIP التعبئة والتغليف نظام تنظيف تدفق.
SC820 SIP حزمة آلة التنظيف التلقائي تستخدم لتنظيف بقايا التدفق، كرات السودر والجسيمات على منتجات حزمة الشرب، مثل: تدفق الراتنج، تدفق قابلة للذوبان في الماء ، تدفق غير نظيفة ،معجون اللحام وغيره من التلوثات العضوية وغير العضوية.
العملية الدقيقة: الغسل المسبق+غسل1+غسل2+ العزل الكيميائي+ الغسل المسبق+غسل+غسل النهائي+جفاف الهواء+جفاف الهواء الساخن1+جفاف الهواء الساخن2.
باستخدام أحدث تكنولوجيا تنظيف رشات خليط SHENHUA لدينا، النظام لديه المزايا التالية:
1. SIP حزمة نظام تنظيف نصف في خط.
2تكنولوجيا غسل رش خليط السائل، نتيجة غسل فائقة، صافية تماما الماء الصلبة تدفق معجون اللحام وغير نظيفة تدفق.
3أقسام الغسيل الطويلة + قسم شطف الماء DI + قسم نفخ الهواء + 2 أقسام جافة للهواء الساخن.
4إمدادات المياه السائلة والطازجة من المياه المضغوطة تلقائيًا، ومياه المياه المضغوطة بعد القسم إلى القسم السابق لتجديد المياه المضغوطة.
5. نظام فوق / أسفل متفرج على غسل وشطف أقسام.
6يمكن تعديل ضغط رش الماء السائل وDI لمتطلبات تنظيف منتجات أشباه الموصلات.
7. معدات قياسية مع نظام مراقبة المقاومة، نطاق المقاومة 0 ~ 18 MΩ.
8سكاكين هوائية تجف + نظام جفاف هواء ساخن قسم 2
9. SUS304 نظام شبكة نقل مسطحة من بي سي بي المقاوم للصدأ.
10نظام التحكم بـ PLC، واجهة تشغيل باللغة الإنجليزية، عملية سهلة.
11العديد من الوظائف الاختيارية متاحة.
12الهيكل الكلي SUS304، مقاومة الحمض والقلي التآكل.
مواصفات الآلة:
S/N | البند | المواصفات SC820 |
1 | الشبكة المتحركة | 600ملم |
2 | سرعة الناقل | 0.1~1.5m/min |
3 | ارتفاع الناقل | 900±50ملم |
4 | اتجاه الناقل | من اليسار إلى اليمين |
5 | حجم المنتج | L400 * W600mm كحد أقصى |
6 | ارتفاع المنتج | 100 ملم كحد أقصى ((مع المكون) |
7 | سعة خزان الغسيل | 300 لتر |
8 | سعة خزان الشطف | 30L + 120L + 30L |
9 | استهلاك المياه | 400~1000L/H |
10 | الهواء المخرج | 42م3 |
11 | التحكم الكهربائي | PLC+TP |
12 | نطاق المقاومة | 0~18MΩ |
13 | نطاق PH | 0~14 |
14 | إمدادات الهواء | 0.5Mpa |
15 | إمدادات الطاقة | AC380V،50/60HZ، 3P،150KW |
16 | حجم الجهاز | L6600*W1750*H1650ملم |
17 | وزن الجهاز | 3600 كجم |
س1: أي نوع من منتجات أشباه الموصلات يمكن لـ SC820 تنظيفها؟
الجواب: التدفق على SIP، BGA، CSP، Flip شريحة... pacakage. لديها قسم غسل 2x600mm مع 2x14 قضبان الرش عليه، وهذا هو السبب في أنها قوية جدا.
السؤال الثاني: لماذا 150 كيلوواط؟
A2: في قسم الغسيل ، لديها 3x12KW سخان؛ في قسم ما قبل الشطف ، لديها 1x12KW سخان؛ في قسم الشطف ، لديها 3x12KW سخان؛ في قسم الهواء الساخن الجاف ، لديها 2x7.5KW سخانولدينا أيضاً مروحة هواءمضخات كهربائية
س3: ما هي درجة حرارة السائل ودرجة حرارة المياه؟
ج3: درجة حرارة السائل يمكن أن تسخن إلى 80 درجة مئوية، والماء يمكن أن تسخن إلى 60 درجة مئوية.
السؤال 4: ما هو استهلاك السوائل في الساعة؟
ج4: يعتمد على السائل نفسه ودرجة الحرارة، ونحن تثبيت المكثف بارد السائل، عادة 5 ~ 15L / ساعة.
