مكان المنشأ:
دونغقوان ، الصين
اسم العلامة التجارية:
SME
إصدار الشهادات:
CE, UL
رقم الموديل:
SME-5600C
فيديو

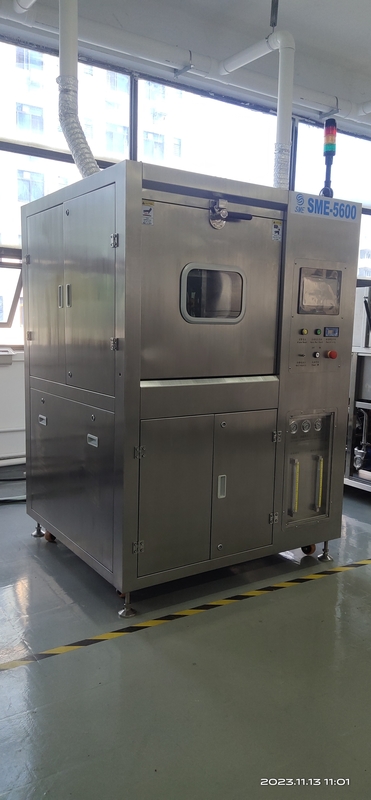

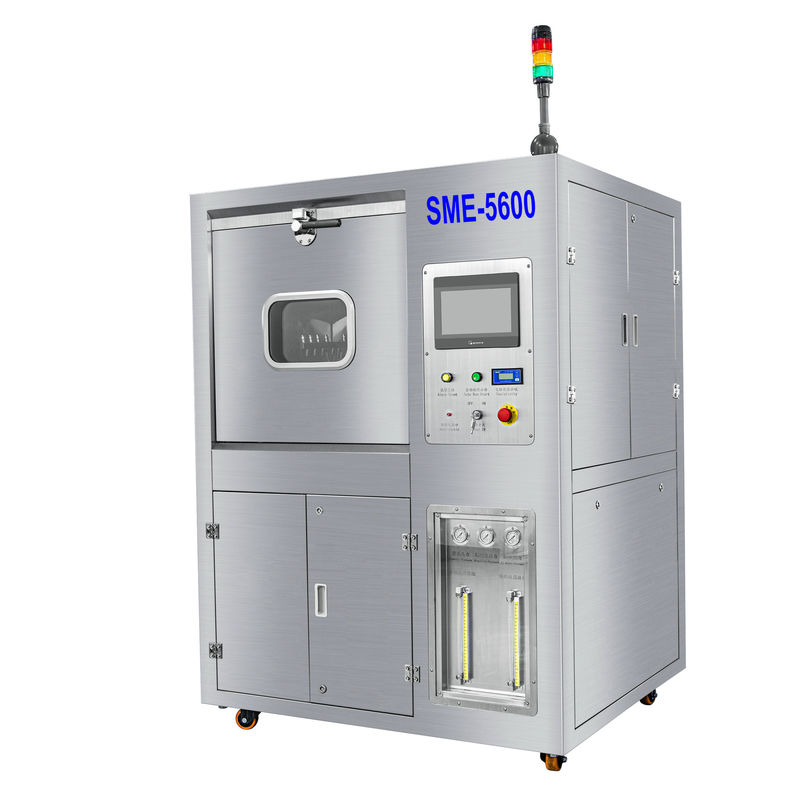

آلة التنظيف الذاتي من نوع PCBA flux batchيستخدم لتنظيف تدفق PCBA على PCBA. انها آلة صغيرة، توفير الطاقة وحماية البيئة.
SME-5600C تدفق غسل باستخدام سائل على أساس الماء.تستخدم بشكل رئيسي في الجيش والطيران والفضاء الطبي والطاقة الجديدة والإلكترونيات السيارات
مزايا SME-5600C:
1غسل مع السائل على أساس الماء لإزالة بقايا التدفق على سطح PCBA.

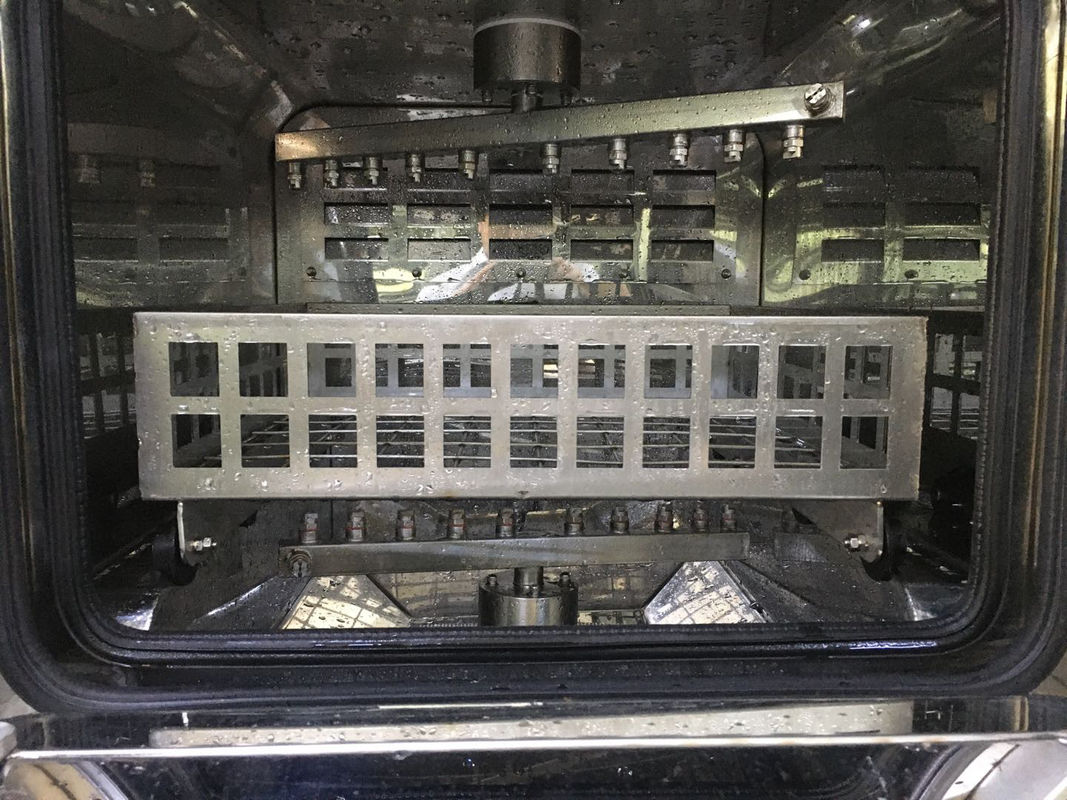

2سلة PCBA ذات طبقتين: 610mm ((L) × 560mm ((W) × 100mm ((H) × 2 طبقة.
3جميع العمليات مرئية من خلال نافذة مراقبة كبيرة.
4. واجهة تشغيل سهلة ، إعداد المعلمات سهلة.

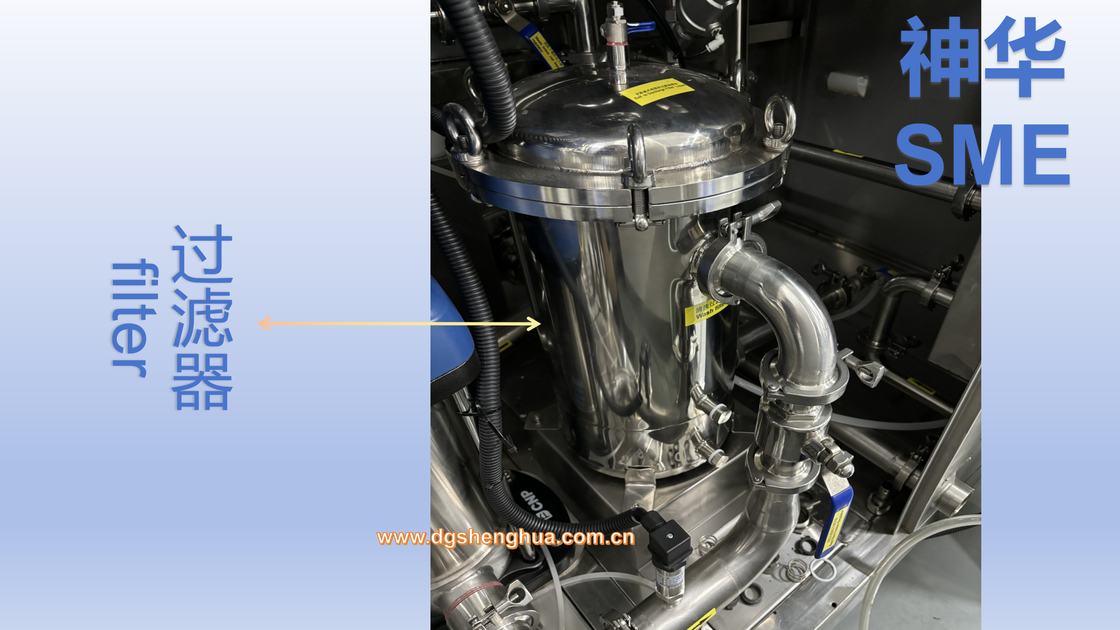

5المرشح الداخلي يجعل السائل المستخدمة متكررة.
6قياس في الوقت الحقيقي مقاومة المياه DI ومراقبة تأثير التنظيف. نطاق المقاومة هو 0 ~ 18 MΩ.

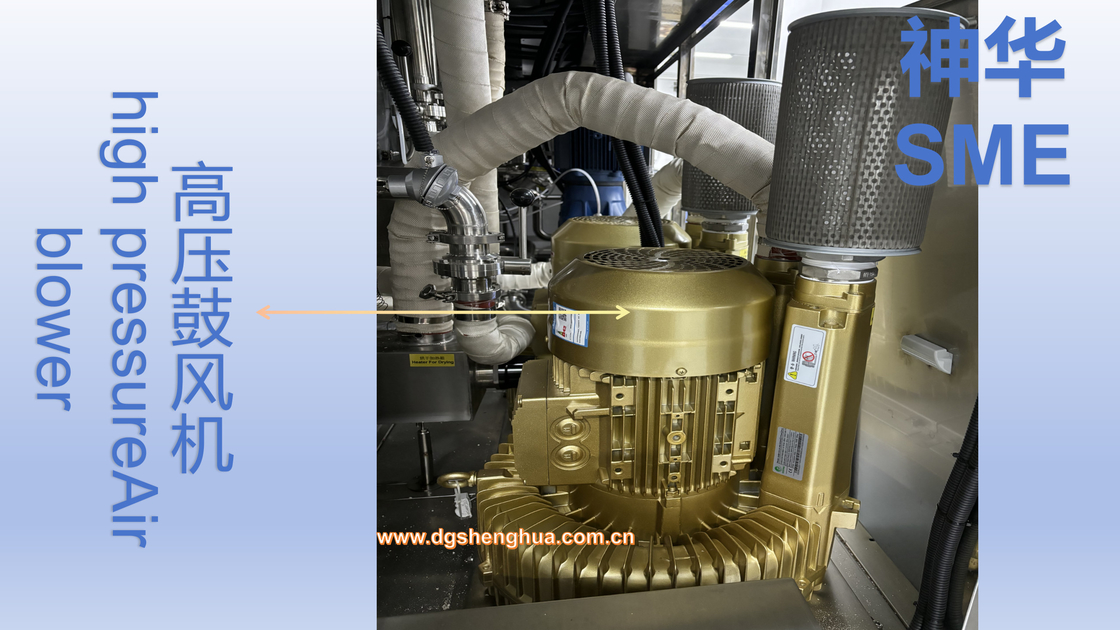

7يتم نفخ السائل المتبقي في المضخة والأنابيب بواسطة الهواء المضغوط وتدفق مرة أخرى إلى خزان التنظيف. هذه الوظيفة توفر مواد التنظيف تصل إلى 50٪.
8غسل السائل + غسل المياه ، جعل PCBA مغلفة في واحدة جديدة.
9بنية SUS304 بالكامل، صلبة، حمض والقلي مقاومة للتآكل
SME-5600C المواصفات:
| البند | SPEC |
| حجم سلة PCBA | L610xW560xH100mmx طبقتين |
| سعة خزان السائل للخفيف | 60 لتر |
| سعة خزان سائل الرش | 18 لتر |
| سعة خزان التركيز | 30 لتر |
| وقت الغسيل | 5 ~ 20 دقيقة |
| وقت الشطف | 1 ~ 2 دقيقة / مرات |
| أوقات الشطف | 1 ~ 10 مرات |
| وقت الجفاف | 10 ~ 30 دقيقة |
| درجة حرارة السائل المخفف | درجة حرارة الغرفة ~ 60 درجة مئوية |
| وقت جفاف PCB | درجة حرارة الغرفة ~ 99oC |
| نطاق المقاومة | 0~18MΩ |
| مرشح السائل | 0.2م |
| مرشح الماء DI | 0.2م |
| مرشح الهواء | 10م |
| حجم فتحة التهوية | φ76XH50 ((ملم) |
| إمدادات الطاقة | AC380، ثلاث مراحل، 50/60 هرتز، 30 كيلوواط |
| إمدادات الهواء | 0.5Mpa، 400L/Min |
| حجم الجهاز | L1300xW1200x1850 ((ملم) |
| وزن الجهاز | 600 كجم |
س1: ما هو وقت دورة آلة تنظيف المجموعات SME-5600C؟
ج1: إجمالي 30~45 دقيقة غسل 10 دقيقة + شطف 10 دقائق + جفاف 10~25 دقيقة.
س2: ما هو السائل الذي يمكن استخدامه في SME-5600C لتنظيف PCBA؟
A2: غسل سائل تنظيف PCBA على أساس الماء، شطف الماء DI.
س3: هل هناك العديد من أجهزة الكمبيوتر المحمولة يمكن أن تنظف SME-560C0 في دورة واحدة؟
A3: L200 * W100mm حجم PCBA على سبيل المثال، فإنه يمكن تنظيف 30 ~ 40pcs.
السؤال 4: هل تحتاج PCBAs إلى الخبز بعد غسل وشطف وتجفيف عملية في الآلة؟
الجواب: بالتأكيد، يجب وضع PCBAs بعد تنظيفها في الفرن الكهربائي وخبزها لمدة ساعتين عند 100 ~ 110 ° C أو 4 ساعات عند 80 ~ 90 ° C لجعل PCBA جافًا تمامًا.

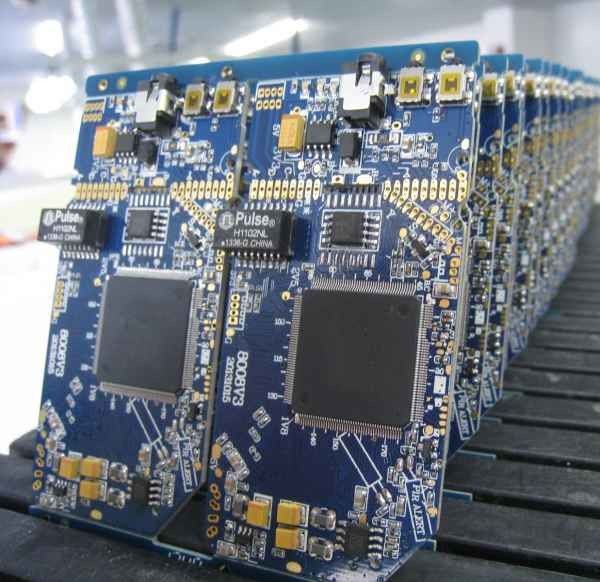

مقارنة الصور قبل التنظيف وبعد التنظيف:
