مكان المنشأ:
دونغقوان ، الصين
اسم العلامة التجارية:
SME
إصدار الشهادات:
CE, UL
رقم الموديل:
SME-5600LC
فيديو
فيديو

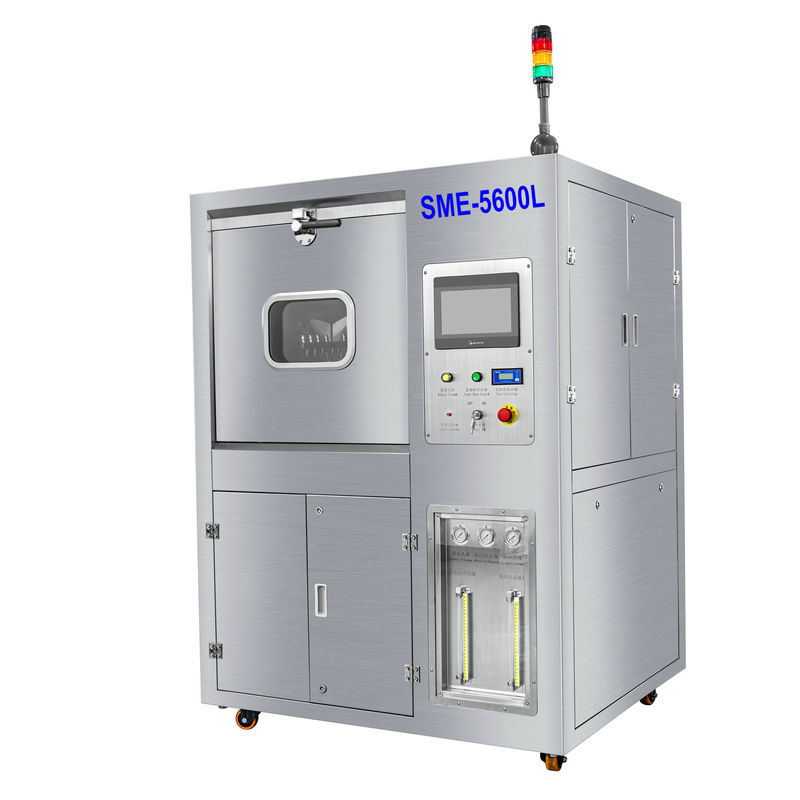

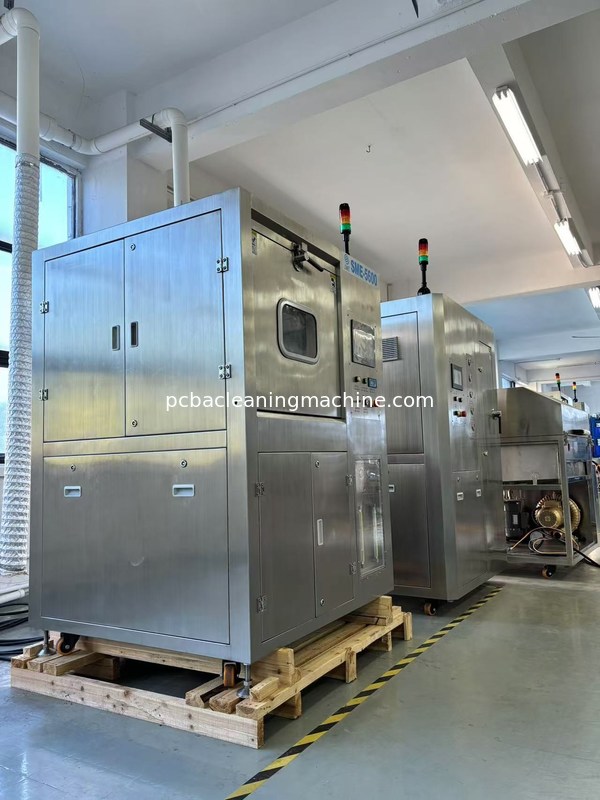

آلة غسيل بالرش من نوع PCBA مع 3 مشعبات رش وسلتين PCBA بطبقتين وخزانة غسيل واحدة
SME-5600CL مصممة خصيصًا لإزالة جميع أنواع التدفقات على سطح PCBA. باستخدام سائل يعتمد على الماء وتقنية التنظيف بالرش القوية، سريعة وفعالة جدًا لإزالة التدفقات الصلبة والجافة وكرات اللحام على PCBA دون أي ضرر لـ PCBA.
تتضمن عملية SME-5600LC: الغسيل بالسائل، والشطف بماء DI، والتجفيف بالهواء الساخن.
مزايا SME-5600LC:
1. الغسيل بسائل يعتمد على الماء لإزالة الطلاء المتوافق على سطح PCBA.

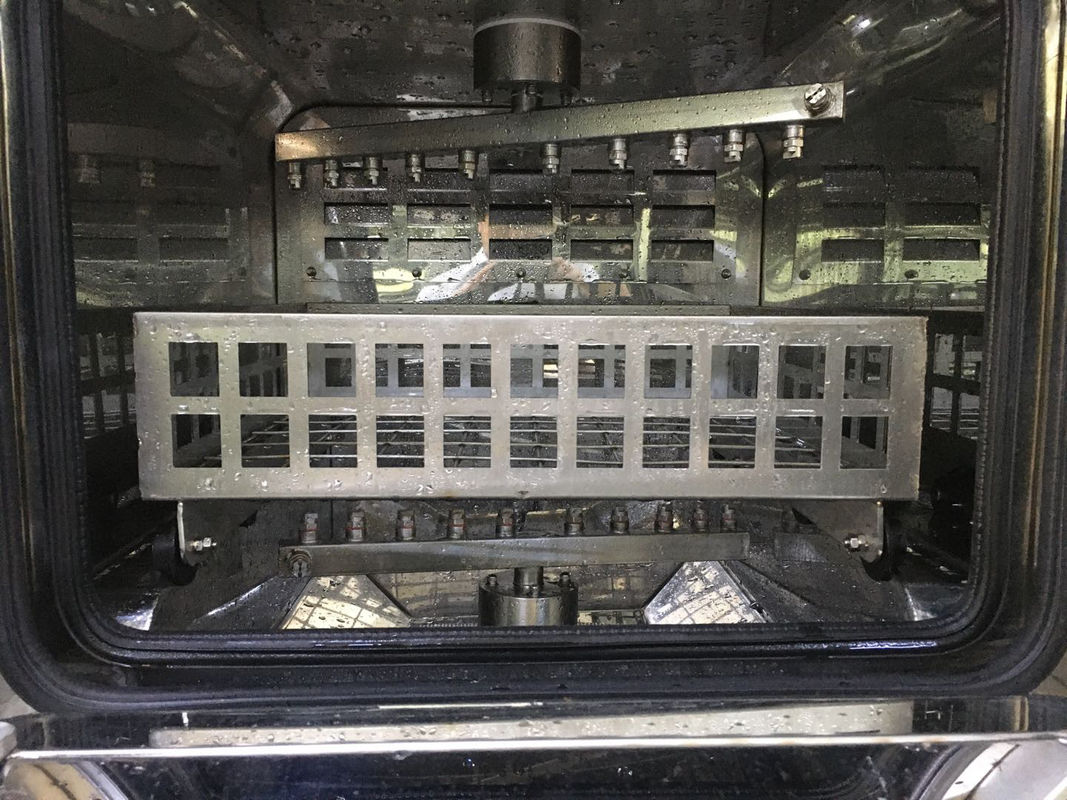

2. سلة PCBA بطبقتين: 610 مم (طول) × 560 مم (عرض) × 100 مم (ارتفاع) × 2 طبقات.
3. جميع العمليات مرئية من خلال نافذة مراقبة كبيرة.

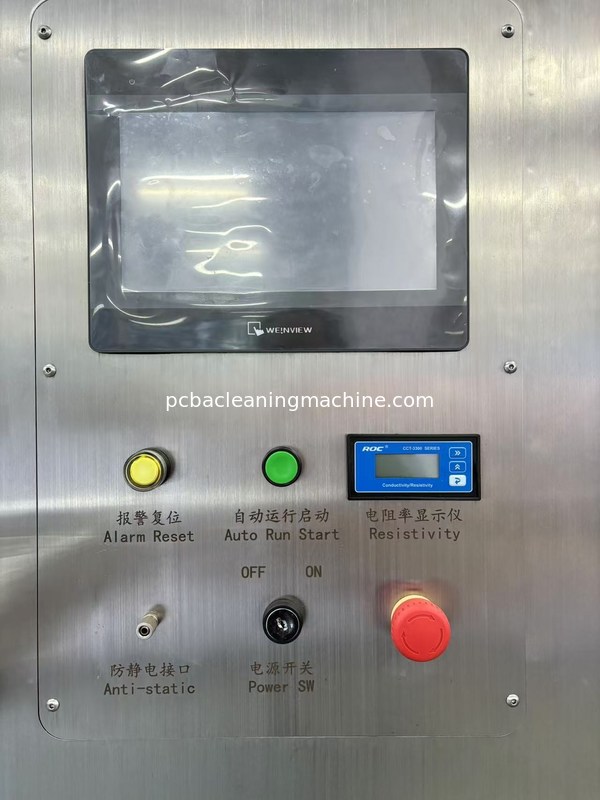

4. واجهة تشغيل سهلة، إعداد معلمات سهل.
5. الفلتر الداخلي يجعل السائل يستخدم بشكل متكرر.
6. قياس مقاومة ماء DI في الوقت الفعلي ومراقبة تأثير التنظيف. نطاق المقاومة هو 0 ~ 18 MΩ.
7. يتم تفجير السائل المتبقي في المضخة والأنابيب بالهواء المضغوط والتدفق مرة أخرى إلى خزان التنظيف. توفر هذه الوظيفة المنظفات بنسبة تصل إلى 50٪.
8. الغسيل السائل + شطف ماء DI، تحويل PCBA المطلية إلى واحدة جديدة.
9. هيكل SUS304 بالكامل، صلب، مقاوم للتآكل الحمضي والقلوي
مواصفات SME-5600LC:
| العنصر | المواصفات |
| حجم سلة PCBA | L610xW560xH100mmx 2layers |
| سعة خزان السائل المخفف | 60 لتر |
| سعة خزان سائل الرش | 18 لتر |
| سعة خزان التركيز | 30 لتر |
| وقت الغسيل | 5 ~ 20 دقيقة |
| وقت الشطف | 1 ~ 2 دقيقة / مرات |
| مرات الشطف | 1 ~ 10 مرات |
| وقت التجفيف | 10 ~ 30 دقيقة |
| درجة حرارة تسخين السائل المخفف | درجة حرارة الغرفة ~ 60 درجة مئوية |
| وقت تجفيف PCB | درجة حرارة الغرفة ~ 99 درجة مئوية |
| نطاق المقاومة | 0 ~ 18MΩ |
| مرشح السائل | 0.2um |
| مرشح ماء DI | 0.2um |
| مرشح الهواء | 10um |
| حجم الفتحة | φ76XH50(mm) |
| مصدر الطاقة | AC380، 3 مراحل، 50/60 هرتز، 30 كيلو واط |
| إمداد الهواء | 0.5 ميجا باسكال، 400 لتر/دقيقة |
| حجم الآلة | L1300xW1200x1850(mm) |
| وزن الآلة | 600 كجم |
س1: ما هو وقت دورة تنظيف الدُفعات SME-5600LC ؟
ج1: إجمالي 30 ~ 45 دقيقة. غسيل 10 دقائق + شطف 10 دقائق + تجفيف 10 ~ 25 دقيقة.
س2: ما هو السائل الذي يمكن استخدامه في SME-5600LC لتنظيف PCBA؟
ج2: سائل تنظيف PCBA يعتمد على الماء ، شطف بماء DI.
س3: كم عدد PCBA التي يمكن لـ SME-5600LC تنظيفها في دورة واحدة؟
ج3: على سبيل المثال، PCBA بحجم L200 * W100mm ، يمكنها تنظيف 30 ~ 40 قطعة.
س4: هل تحتاج PCBAs إلى الخبز بعد عملية الغسيل والشطف والتجفيف في الجهاز؟
ج4: بالتأكيد، تحتاج PCBAs بعد التنظيف إلى وضعها في فرن كهربائي وخبزها لمدة ساعتين عند 100 ~ 110 درجة مئوية أو 4 ساعات عند 80 ~ 90 درجة مئوية لجعل PCBA جافة تمامًا.

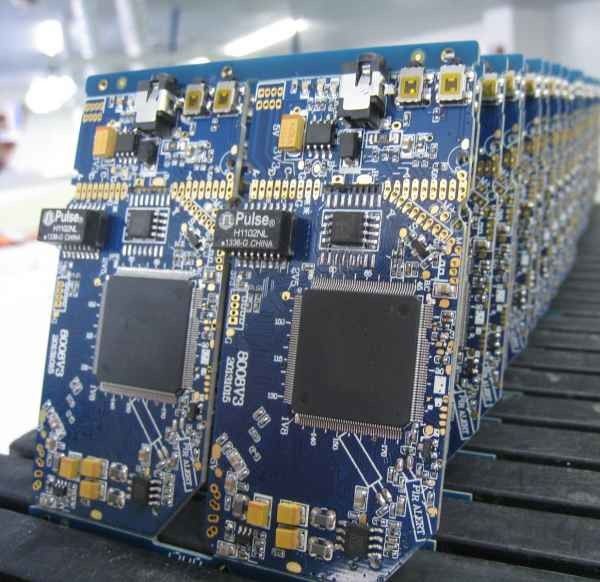

صور المقارنة قبل التنظيف وبعد التنظيف:
فيديو
فيديو
فيديو
فيديو
