مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
SHENHUA
إصدار الشهادات:
CE,ISO,UL
رقم الموديل:
SME-6300
فيديو

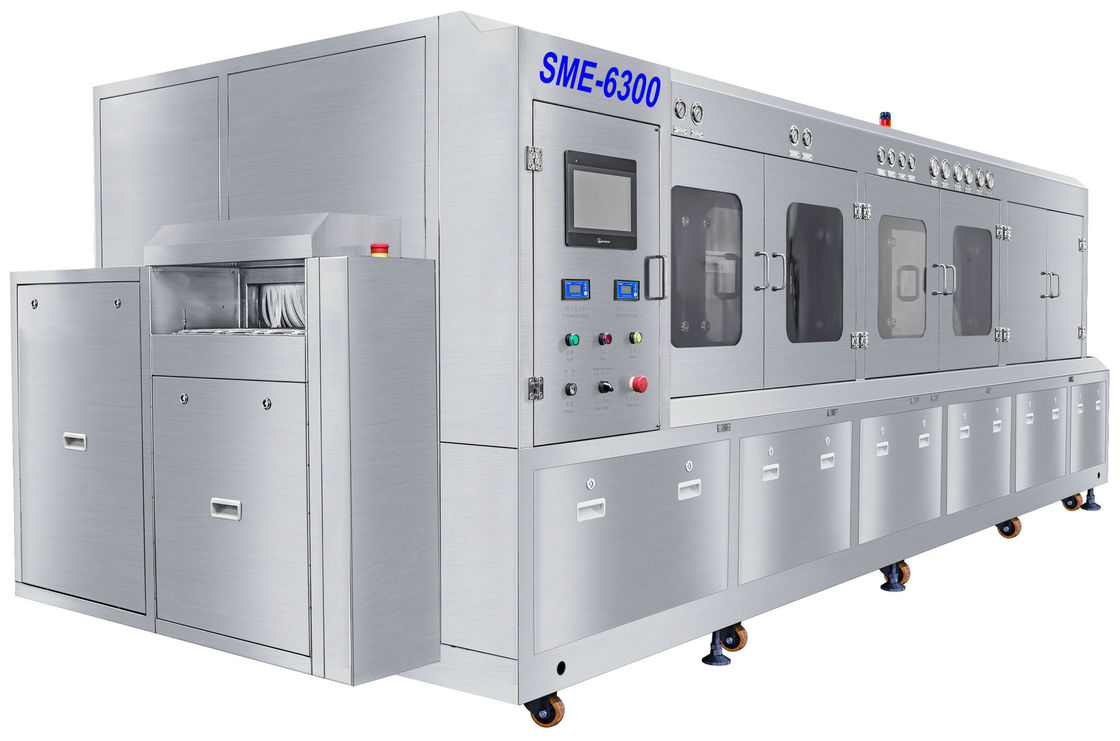

SME-6300 ، أ نظام تنظيف الخط PCBA المعتمد من CE مع شطف الماء السائل DI وعملية تجفيف الهواء الساخن.هو - هي هو في الخط ، عالية الجودة ، بصمة أصغر ، آلة تنظيف دفعة.
SME-6300 عبارة عن آلة تنظيف قوية لـ PCBA يمكنها تنظيف بقايا التدفق وكرات الصودر والجزيئات الموجودة على تجميع PCBA ، مثل: تدفق الصنوبري ، التدفق القابل للذوبان في الماء ، التدفق غير النظيف ، معجون اللحام وغيرها من الملوثات العضوية وغير العضوية.
عملية قوية: غسيل أولي + غسيل + عزل كيميائي + شطف مسبق + شطف + شطف نهائي + تجفيف بالهواء + تجفيف بالهواء الساخن 1 + تجفيف بالهواء الساخن 2.يمكن استخدامه لتنظيف جميع أنواع PCBA تقريبًا.
مزايا الجهاز:
1. PCBA في نظام تنظيف الخط.
2. كبير طريقة غسل رذاذ السائل amout ، سوبر نتيجة الغسيل.تنظيف تدفق معجون اللحام المائي النظيف تمامًا وتدفق معجون اللحام غير النظيف على SMT أو THT PCBA بعد اللحام.
3. أقسام الغسيل + قسم شطف الماء DI + قسم نفخ الهواء + 2 أقسام تجفيف بالهواء الساخن.
4. إمدادات المياه السائلة والعذبة DI تلقائيًا ، تدفق المياه بعد المقطع DI إلى القسم السابق لتجديد مياه DI.
5. أعلى / أسفل نظام الرش على أقسام الغسيل والشطف.
6. يمكن تعديل ضغط رذاذ الماء السائل و DI لمتطلبات تنظيف PCBA المنسوخة.
7. معيار مجهز بنظام مراقبة المقاومة ، نطاق المقاومة 0 ~ 18 MΩ.
8. سكاكين تجفيف بالهواء + 2 قسم نظام تجفيف بالهواء الساخن.
9. SUS304 غير القابل للصدأ PCB نظام شبكة ناقل مسطحة.
10. نظام التحكم PLC ، واجهة التشغيل الإنجليزية ، التشغيل السهل.
11. العديد من الوظائف الاختيارية المتاحة.
12. إجمالي هيكل SUS304 ، مقاومة التآكل الحمضية والقلوية.
مواصفات الجهاز:
| S / N | العنصر | المواصفات SME-6300 |
| 1 | شبكة كونيور | 500 ملم |
| 2 | سرعة الناقل | 0.1 ~ 1.5 م / دقيقة |
| 3 | ارتفاع الناقل | 900 ± 50 مم |
| 4 | اتجاه الناقل | من اليسار إلى اليمين |
| 5 | حجم ثنائي الفينيل متعدد الكلور | L400 * W500mm كحد أقصى |
| 6 | ارتفاع ثنائي الفينيل متعدد الكلور | 100 مم كحد أقصى (مع مكون) |
| 7 | سعة خزان الغسيل | 300 لتر |
| 8 | سعة خزان الشطف | 40 لتر + 120 لتر + 30 لتر |
| 9 | استهلاك المياه DI | 400 ~ 1000 لتر / ساعة |
| 10 | استنفد الهواء | 42 م³ |
| 11 | تحكم كهربائي | PLC + TP |
| 12 | نطاق المقاومة | 0 ~ 18 مΩ |
| 13 | نطاق PH | 0 ~ 14 |
| 14 | مزود الهواء | 0.5 ميجا باسكال |
| 15 | مزود الطاقة | AC380V، 50 / 60HZ، 3P، 110KW |
| 16 | حجم الماكينة | L5200 * W1800 * H1650mm |
| 17 | وزن الآلة | 2600 كجم |
Q1: ما هو نوع PCBA الذي يمكن لـ SME-6300 تنظيفه؟
A1: SME-6300 عبارة عن آلة بطول 5200 مم ، ولديها قسم غسيل 1 × 600 مم مع قضبان رش 2 × 8.عادة ، يمكنه تنظيف كل PCBA عن طريق ضبط سرعة coveyor.بالنسبة إلى PCBA الأكثر دقة ، فإنها تحتاج إلى ضبط سرعة الناقل إلى 0.2m / min ؛عادة ، يمكن ضبطه على 0.3 ~ 0.4m / min.
Q2: لماذا 110KW؟
A2: في قسم الغسيل ، لديها سخان 2x12KW ؛ في قسم الشطف المسبق ، لديها سخان 1x12KW ؛في قسم الشطف ، يحتوي على سخان 2x12KW ؛في قسم التجفيف بالهواء الساخن ، يحتوي على سخان 2x7.5KW ، ولدينا أيضًا منفاخ هواء ومضخات كهربائية.
Q3: ما هي درجة حرارة السائل ودرجة حرارة الماء DI؟
A3: يمكن أن تسخن درجة حرارة السائل إلى 80 درجة مئوية ؛يمكن أن يسخن الماء DI إلى 60.
س 4: ما هو استهلاك السائل في الساعة؟
A4: يعتمد ذلك على السائل نفسه ودرجة الحرارة ، نقوم بتركيب مكثف سائل بارد ، عادة 5 ~ 15 لتر / ساعة.
