تفاصيل المنتج
مكان المنشأ: قوانغدونغ ، الصين
اسم العلامة التجارية: SHENHUA
إصدار الشهادات: CE,ISO,UL
رقم الموديل: SME-6600
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: حزمة فراغ + الخشب الرقائقي ، حجم العلبة: 7200 * 2200 * 2200 مم (L * W * H)
وقت التسليم: 60 ~ 80 يوم
شروط الدفع: L / C ، T / T ، D / P ، ويسترن يونيون ، باي بال ، والمال غرام
القدرة على العرض: 100 مجموعة في السنة
مادة: |
الفولاذ المقاوم للصدأ SUS304 |
حجم PCBA: |
L600 * W500 * T100mm كحد أقصى |
عرض صافي الناقل: |
600 ملم |
سرعة الناقل: |
0.1 ~ 1.5 م / دقيقة |
اتجاه الناقل: |
من اليسار إلى اليمين |
كمية الماء DI: |
500 ~ 1000 لتر / ساعة |
كمية عادم الهواء: |
42 م³ / ح |
نطاق مقاومة الماء DI: |
0 ~ 18 مΩ |
إمدادات الهواء المضغوط: |
0.5 ميجا باسكال ، 200 ~ 400 لتر / دقيقة |
مزود الطاقة:: |
AC380V، 3P، 50 / 60Hz، 150KW |
حجم الماكينة: |
6600 * 1650 * 1650 (L * W * H) ملم |
وزن الآلة: |
3200 كجم |
مادة: |
الفولاذ المقاوم للصدأ SUS304 |
حجم PCBA: |
L600 * W500 * T100mm كحد أقصى |
عرض صافي الناقل: |
600 ملم |
سرعة الناقل: |
0.1 ~ 1.5 م / دقيقة |
اتجاه الناقل: |
من اليسار إلى اليمين |
كمية الماء DI: |
500 ~ 1000 لتر / ساعة |
كمية عادم الهواء: |
42 م³ / ح |
نطاق مقاومة الماء DI: |
0 ~ 18 مΩ |
إمدادات الهواء المضغوط: |
0.5 ميجا باسكال ، 200 ~ 400 لتر / دقيقة |
مزود الطاقة:: |
AC380V، 3P، 50 / 60Hz، 150KW |
حجم الماكينة: |
6600 * 1650 * 1650 (L * W * H) ملم |
وزن الآلة: |
3200 كجم |

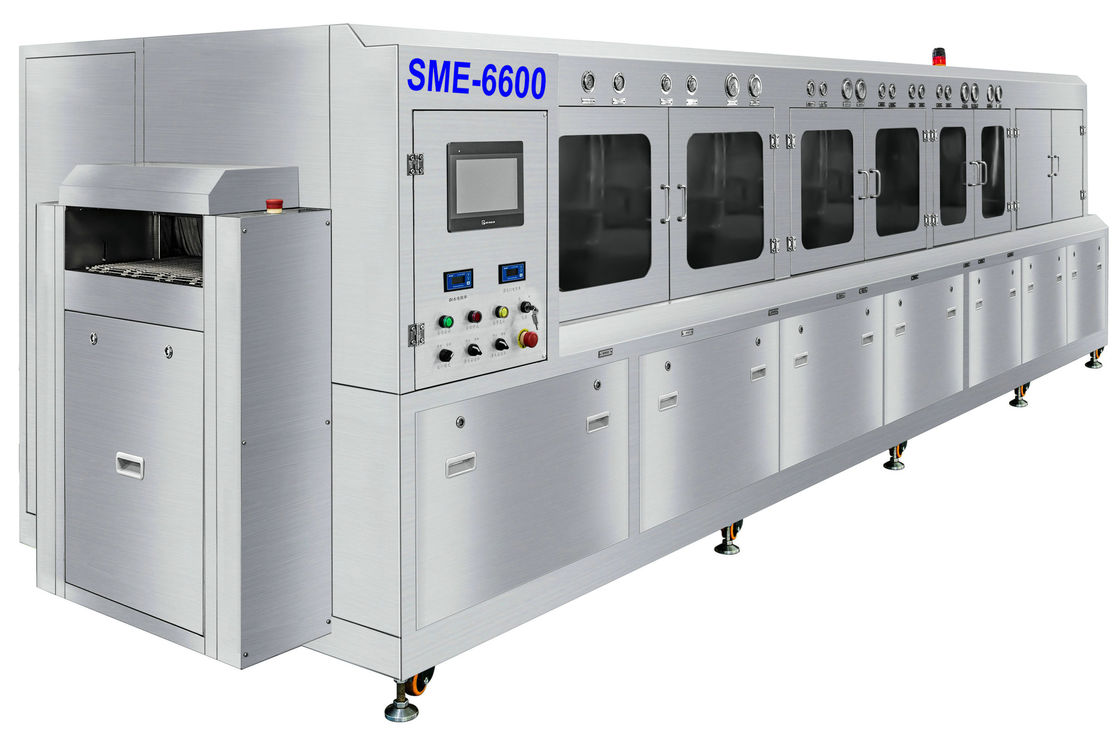

SME-6600 هو أطول 6600 ممغسيل سائل مزدوج الضغط العالي من الفولاذ المقاوم للصدأ ونظام تنظيف تلقائي لشطف المياه DI.
أداء تنظيف ممتاز: بقايا تدفق PCBA وكرات وجزيئات soder على PCBA ، مثل: تدفق الصنوبري ، التدفق القابل للذوبان في الماء ، التدفق غير النظيف ، معجون اللحام وغيرها من الملوثات العضوية وغير العضوية.
قسم عملية التنظيف الوظيفية: غسيل أولي + غسيل 1 + غسيل 2 + عزل كيميائي + شطف مسبق + شطف + شطف نهائي + تجفيف بالهواء + تجفيف بالهواء الساخن 1 + تجفيف بالهواء الساخن 2.
تقنية التنظيف بالرش المتقدمة ، يتمتع النظام بالمزايا التالية:
1. كمية كبيرة من PCBA في نظام تنظيف الخط.
2. كبير طريقة غسل رذاذ السائل amout ، سوبر نتيجة الغسيل.تنظيف تدفق معجون اللحام المائي النظيف تمامًا وتدفق معجون اللحام غير النظيف على SMT أو THT PCBA بعد اللحام.
3. أقسام غسيل أطول + قسم شطف بالماء DI + قسم نفخ الهواء + قسمان جافان بالهواء الساخن.
4. إمدادات المياه السائلة والعذبة DI تلقائيًا ، تدفق المياه بعد المقطع DI إلى القسم السابق لتجديد مياه DI.
5. أعلى / أسفل نظام الرش على أقسام الغسيل والشطف.
6. يمكن تعديل ضغط رذاذ الماء السائل و DI لمتطلبات تنظيف PCBA المنسوخة.
7. معيار مجهز بنظام مراقبة المقاومة ، نطاق المقاومة 0 ~ 18 MΩ.
8. سكاكين تجفيف بالهواء + 2 قسم نظام تجفيف بالهواء الساخن.
9. SUS304 غير القابل للصدأ PCB نظام شبكة ناقل مسطحة.
10. نظام التحكم PLC ، واجهة التشغيل الإنجليزية ، التشغيل السهل.
11. العديد من الوظائف الاختيارية المتاحة.
12. إجمالي هيكل SUS304 ، مقاومة التآكل الحمضية والقلوية.
مواصفات الجهاز:
| S / N | غرض | المواصفات SME-6600 |
| 1 | شبكة كونيور | 600 ملم |
| 2 | سرعة الناقل | 0.1 ~ 1.5 م / دقيقة |
| 3 | ارتفاع الناقل | 900 ± 50 مم |
| 4 | اتجاه الناقل | من اليسار إلى اليمين |
| 5 | حجم ثنائي الفينيل متعدد الكلور | L500 * W600mm كحد أقصى |
| 6 | ارتفاع ثنائي الفينيل متعدد الكلور | 100 مم كحد أقصى (مع مكون) |
| 7 | سعة خزان الغسيل | 300 لتر |
| 8 | سعة خزان الشطف | 30 لتر + 120 لتر + 30 لتر |
| 9 | استهلاك المياه DI | 400 ~ 1000 لتر / ساعة |
| 10 | استنفد الهواء | 42 م³ |
| 11 | تحكم كهربائي | PLC + TP |
| 12 | نطاق المقاومة | 0 ~ 18 مΩ |
| 13 | نطاق PH | 0 ~ 14 |
| 14 | مزود الهواء | 0.5 ميجا باسكال |
| 15 | مزود الطاقة | AC380V، 50 / 60HZ، 3P، 150KW |
| 16 | حجم الآلة | L6600 * W1800 * H1650mm |
| 17 | وزن الآلة | 3600 كجم |
Q1: لماذا يمكن لـ SME-6600 تنظيف جميع PCBAs؟
A1: SME-6600 عبارة عن آلة بطول 6600 مم ، ولديها قسم غسيل 2 × 600 مم مع قضبان رش 2 × 14 ، وهذا هو السبب في أنها قوية جدًا.
Q2: لماذا 150KW؟
A2: في قسم الغسيل ، لديها سخان 3x12KW ؛ في قسم الشطف المسبق ، لديها سخان 1x12KW ؛في قسم الشطف ، يحتوي على سخان 3x12KW ؛في قسم التجفيف بالهواء الساخن ، يحتوي على سخان 2x7.5KW ، ولدينا أيضًا منفاخ هواء ومضخات كهربائية.
Q3: ما هي درجة حرارة السائل ودرجة حرارة الماء DI؟
A3: يمكن أن تسخن درجة حرارة السائل إلى 80 درجة مئوية ؛يمكن أن يسخن الماء DI إلى 60.
س 4: ما هو استهلاك السائل في الساعة؟
A4: يعتمد ذلك على السائل نفسه ودرجة الحرارة ، نقوم بتركيب مكثف سائل بارد ، عادة 5 ~ 15 لتر / ساعة.
