مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
SHENHUA
إصدار الشهادات:
CE,ISO,UL
رقم الموديل:
SME-6300
فيديو

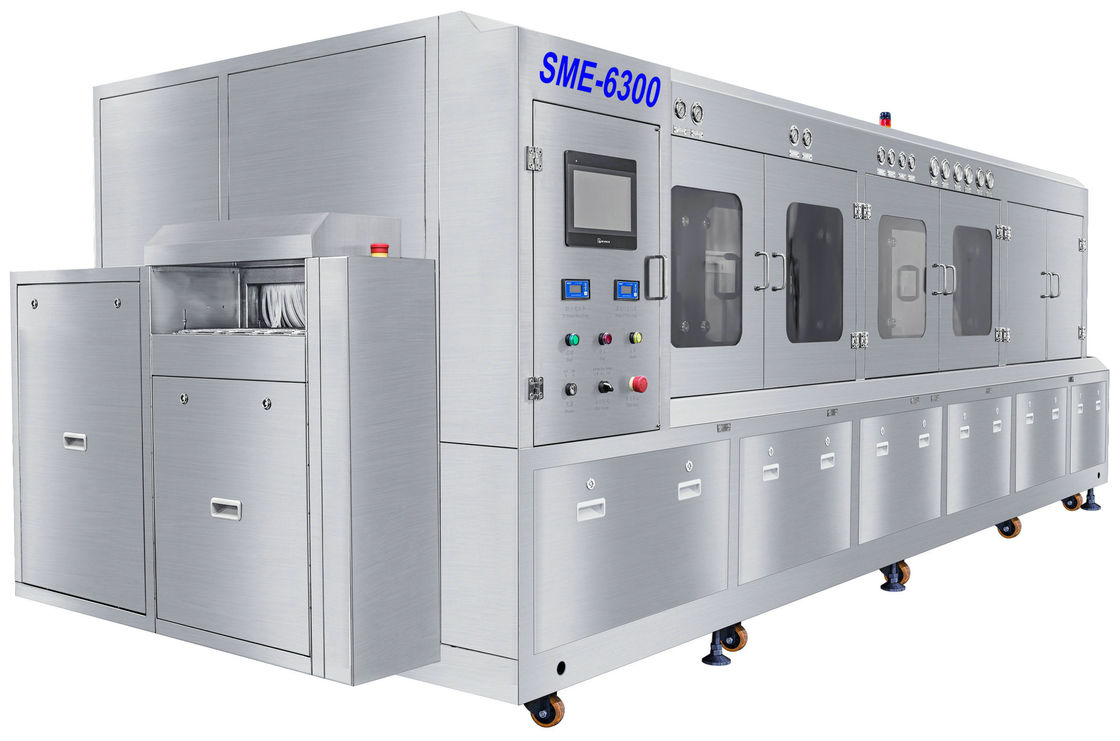

SME-6300 هو أإلكترونيات السيارات PCBA flux In Line Cleaning Machine مع CE المعتمدة.
إنها مادة من الفولاذ المقاوم للصدأ وآلة التنظيف الأوتوماتيكية ذات التحكم PLC ذات الأثر الأصغر.
أداء تنظيف جيد: بقايا تدفق PCBA وكرات وجزيئات soder على PCBA ، مثل: تدفق الصنوبري ، التدفق القابل للذوبان في الماء ، التدفق غير النظيف ، معجون اللحام وغيرها من الملوثات العضوية وغير العضوية.
قسم تنظيف البصمة الصغيرة والعملية: غسيل أولي + غسيل + عزل كيميائي + شطف مسبق + شطف + شطف نهائي + تجفيف بالهواء + تجفيف بالهواء الساخن 1 + تجفيف بالهواء الساخن 2.
SHENHUA تقنية تنظيف الرش المطورة الجديدة ، يتمتع النظام بالمزايا التالية:
1. كمية كبيرة من PCBA في نظام تنظيف الخط.
2. كبير طريقة غسل رذاذ السائل amout ، سوبر نتيجة الغسيل.تنظيف تدفق معجون اللحام المائي النظيف تمامًا وتدفق معجون اللحام غير النظيف على SMT أو THT PCBA بعد اللحام.
3. أقسام الغسيل + قسم شطف الماء DI + قسم نفخ الهواء + 2 أقسام تجفيف بالهواء الساخن.
4. إمدادات المياه السائلة والعذبة DI تلقائيًا ، تدفق المياه بعد المقطع DI إلى القسم السابق لتجديد مياه DI.
5. أعلى / أسفل نظام الرش على أقسام الغسيل والشطف.
6. يمكن تعديل ضغط رذاذ الماء السائل و DI لمتطلبات تنظيف PCBA المنسوخة.
7. معيار مجهز بنظام مراقبة المقاومة ، نطاق المقاومة 0 ~ 18 MΩ.
8. سكاكين تجفيف بالهواء + 2 قسم نظام تجفيف بالهواء الساخن.
9. SUS304 غير القابل للصدأ PCB نظام شبكة ناقل مسطحة.
10. نظام التحكم PLC ، واجهة التشغيل الإنجليزية ، التشغيل السهل.
11. العديد من الوظائف الاختيارية المتاحة.
12. إجمالي هيكل SUS304 ، مقاومة التآكل الحمضية والقلوية.
مواصفات الجهاز:
| S / N | العنصر | المواصفات SME-6300 |
| 1 | شبكة كونيور | 500 ملم |
| 2 | سرعة الناقل | 0.1 ~ 1.5 م / دقيقة |
| 3 | ارتفاع الناقل | 900 ± 50 مم |
| 4 | اتجاه الناقل | من اليسار إلى اليمين |
| 5 | حجم ثنائي الفينيل متعدد الكلور | L400 * W500mm كحد أقصى |
| 6 | ارتفاع ثنائي الفينيل متعدد الكلور | 100 مم كحد أقصى (مع مكون) |
| 7 | سعة خزان الغسيل | 280 لتر |
| 8 | سعة خزان الشطف | 60 لتر + 40 لتر + 30 لتر |
| 9 | استهلاك المياه DI | 400 ~ 1000 لتر / ساعة |
| 10 | استنفد الهواء | 42 م³ |
| 11 | تحكم كهربائي | PLC + TP |
| 12 | نطاق المقاومة | 0 ~ 18 مΩ |
| 13 | نطاق PH | 0 ~ 14 |
| 14 | مزود الهواء | 0.5 ميجا باسكال |
| 15 | مزود الطاقة | AC380V، 50 / 60HZ، 3P، 110KW |
| 16 | حجم الماكينة | L5200 * W1650 * H1650mm |
| 17 | وزن الآلة | 2600 كجم |
Q1: ما نوع PCBAs الذي يمكن لـ SME-6300 تنظيفه؟
A1: SME-6300 عبارة عن آلة بطول 5200 مم ، ولديها قسم غسيل 800 مم مع قضبان رش 2 × 8.يمكنه تنظيف جميع PCBAs ، للحصول على PCBA الأكثر دقة ، يمكنك خفض سرعة الناقل إلى 0.2m / min للحصول على أداء تنظيف ممتاز.عادة ما نضبطه على 0.3 ~ 0.4 متر / دقيقة.
Q2: لماذا 110KW؟
A2: في قسم الغسيل ، لديها سخان 3x12KW ؛ في قسم الشطف المسبق ، لديها سخان 1x12KW ؛في قسم الشطف ، يحتوي على سخان 1x12KW ؛في قسم التجفيف بالهواء الساخن ، يحتوي على سخان 2x7.5KW ، ولدينا أيضًا منفاخ هواء ومضخات كهربائية.
Q3: ما هي درجة حرارة السائل ودرجة حرارة الماء DI؟
A3: يمكن أن تسخن درجة حرارة السائل إلى 80 درجة مئوية ؛يمكن أن يسخن الماء DI إلى 60.
س 4: ما هو استهلاك السائل في الساعة؟
A4: يعتمد ذلك على السائل نفسه ودرجة الحرارة ، نقوم بتركيب مكثف سائل بارد ، عادة 5 ~ 15 لتر / ساعة.
